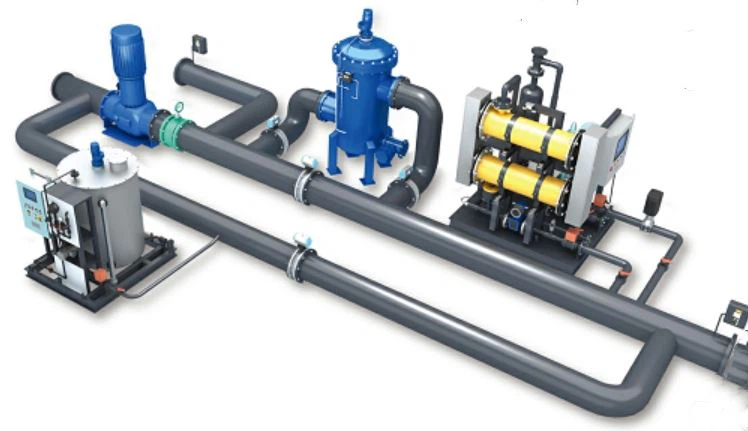

เมื่อทำบัลลาสต์ น้ำบัลลาสต์จะถูกกรองโดย-flushing Filter (AFU) ย้อนกลับอัตโนมัติ ซึ่งจะกำจัดแพลงตอนขนาดใหญ่และอนุภาคที่เป็นของแข็งออกจากน้ำบัลลาสต์ จากนั้น ที่ขั้นตอนการฆ่าเชื้อ กระแสน้ำทะเลด้านข้างจะไหลผ่านหน่วยอิเล็กโทรไลต์ (EDU ) เพื่อผลิตสารออกซิแดนท์ (โซเดียมไฮโปคลอไรท์) ซึ่งจะถูกฉีดกลับเข้าไปในท่อบัลลาสต์หลักไปยังถังบัลลาสต์เพื่อฆ่าเชื้อสิ่งมีชีวิตในทะเล เช่น แพลงก์ตอน เชื้อโรค ตัวอ่อนหรือสปอร์
เมื่อกำจัด-สารบัลลาสต์ สารทำให้เป็นกลางจะถูกเติมลงในน้ำบัลลาสต์ที่บำบัดแล้วเพื่อทำให้สารออกซิไดซ์ที่ตกค้าง (TRO) เป็นกลาง กระบวนการทำให้เป็นกลางจะถูกเปิดใช้งานก่อนปล่อยเสมอเพื่อให้แน่ใจว่าน้ำจากบัลลาสต์เป็นไปตามข้อกำหนด IMO D-2 และ USCG VGP
1. ย้อนกลับอัตโนมัติ-หน่วยกรองล้าง
ตัวกรองบัลลาสต์เป็นตัวกรองฟลัชชิงกลับอัตโนมัติ- การชะล้างทำได้โดยไม่ขัดจังหวะการทำงานและแรงดันตกคร่อมน้อยที่สุด แผ่นกรองมีหน้าจอขนาด 50 ไมครอน ซึ่งสามารถกำจัดแพลงตอนและอนุภาคของแข็งที่มีขนาดเกิน 50 ไมครอนได้อย่างมีประสิทธิภาพ และช่วยลดการใช้สารออกซิไดซ์ที่เกิดจากระบบ
ในขณะที่การกรองดำเนินต่อไป ความสกปรกในองค์ประกอบตัวกรองจะเพิ่มความแตกต่างของแรงดันระหว่างทางเข้าของตัวกรองและทางออก เมื่อความดันแตกต่างของหน้าจอตัวกรองหรือเวลาทำงานถึงค่าที่ตั้งไว้ ระบบจะเริ่มต้น-รอบการทำความสะอาดเองโดยอัตโนมัติ และน้ำสกปรกจะถูกปล่อยลงน้ำทันทีโดยแรงดันของตัวเองของน้ำสกปรกหรือโดย ปั๊มกากตะกอน
2. หน่วยฆ่าเชื้อด้วยไฟฟ้า
หน่วยอิเล็กโทรไลต์ดูดส่วนเล็กๆ ของน้ำทะเลที่กรองแล้วไปยังอิเล็กโทรไลเซอร์ และสร้างสารออกซิแดนท์ (ส่วนใหญ่เป็นโซเดียมไฮโปคลอไรต์) และโดย-ผลิตภัณฑ์ไฮโดรเจน น้ำอิเล็กโทรไลต์ประกอบด้วยสารละลายโซเดียมไฮโปคลอไรต์ถูกฉีดกลับเข้าไปในท่อบัลลาสต์หลักด้วยปั๊มหรือยูนิตจ่ายสารออกซิแดนท์ สารออกซิแดนท์ทำปฏิกิริยาในท่อบัลลาสต์หลักเพื่อให้ฆ่าเชื้อได้อย่างมีประสิทธิภาพ ไฮโดรเจนโดย-ผลิตภัณฑ์จะถูกแยกจากกันโดยไซโคลนแล้วจึงเจือจางด้วยอากาศโดยเครื่องเป่าลมให้เพียงพอจนถึงระดับที่ปลอดภัยก่อนที่จะปล่อยสู่ที่โล่ง
โดยปกติหน่วยอิเล็กโทรไลต์จะใช้น้ำทะเลจากทางออก AFU หรือท่อน้ำทะเลหลักด้วยปั๊มเพิ่มแรงดันน้ำทะเล สำหรับการบำบัดด้วยน้ำจืด APT หรือถังสำรองน้ำทะเลอื่น ๆ จะถูกนำไปจ่ายน้ำทะเลให้กับหน่วยอิเล็กโทรไลต์
3. หน่วยวางตัวเป็นกลางอัตโนมัติ
หน่วยทำให้เป็นกลางอัตโนมัติใช้ในการทำให้คลอไรท์ตกค้างในน้ำบัลลาสต์ที่บำบัดแล้วเป็นกลางในระหว่างกระบวนการกำจัด-บัลลาสต์ ใช้สารละลาย Na2S2O3 เป็นตัวทำให้เป็นกลาง
NaCl และ Na2SO4 ที่ผลิตในปฏิกิริยาการทำให้เป็นกลางเป็นสารเคมีที่ไม่รุนแรงซึ่งจะไม่ก่อให้เกิดความเสี่ยงต่อการได้รับน้ำ
4. ระบบตรวจสอบและควบคุม
The monitoring and control system is used to monitor and control the whole of operation of BalClor® BWMS. The working status of the components in this system are automatically monitored and controlled through both local and remote control cabinet.
